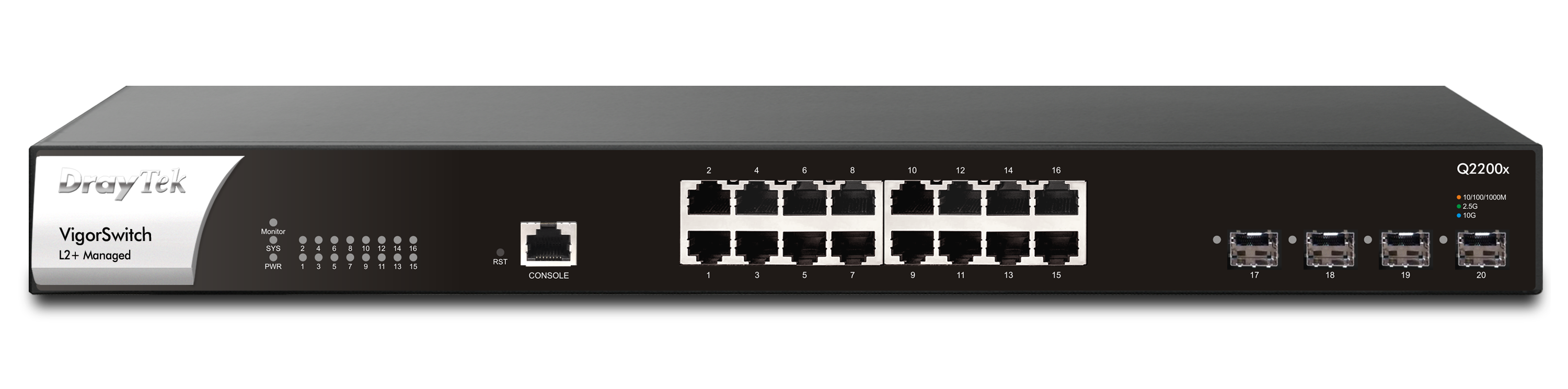

VigorSwitch Q2200x

VigorSwitch Q2200x

  • Řízený přepínač 2+ vrstvy 2,5GbE
  • 16 portů 2,5GbE
  • 4x 10 Gigabitové porty SFP+
  • Kompatibilní s VigorACS
  • Podpora VLAN

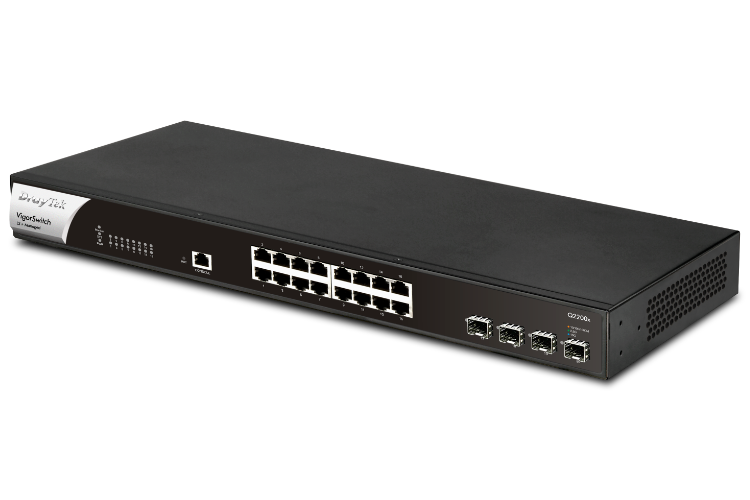

    VigorSwitch Q2200x

    VigorSwitch Q2200x je spravovaný přepínač 2,5G vrstvy 2+ se čtyřmi porty SFP+ (10G) pro uplink a šestnácti porty 2,5G. Desetigigabitové porty uplinku lze použít pro síťové uplinky mezi přepínači, servery a úložnými zařízeními.

    Pro dobrý výkon a zabezpečení vaší sítě je tento přepínač vybaven funkcí VLAN, a to jak na bázi portů, tak na bázi značek a také Q-in-Q VLAN. Kromě toho přepínač podporuje trunking portů a Quality of Service. Díky funkci sdružování portů lze porty spojit do svazků a zvýšit tak šířku pásma. Kvalita služby zajišťuje garantovanou šířku pásma, což je důležité zejména při nasazení přepínače v řešeních VoIP. Díky těmto vlastnostem je VigorSwitch Q2200x široce spravovatelný a představuje spolehlivé stabilní řešení pro vaši síť.

    10 gigabitových portů uplink

    VigorSwitch Q2200x je vybaven čtyřmi 10gigabitovými porty SFP+. Pomocí portů SFP+ lze přepínače vzájemně propojit pomocí optického uplinku a realizovat tak rychlý uplink z jednoho přepínače na druhý.

    Kabely DAC

    Přímo připojené kabely lze použít k cenově výhodnému vytvoření uplinku mezi přepínači nebo mezi směrovačem a přepínači. Kabely o délce 1 nebo 3 metry umožňují připojení portů 1G SFP i 10G SFP+.

    Více informací Kabely DAC

    Správa přes VigorACS

    VigorSwitch Q2200x je vybaven podporou TR-069, která umožňuje správu přepínače v systému VigorACS. Kromě správy a monitorování přepínače je možné přepínač také konfigurovat, například vytvářet VLAN, konfigurovat porty a používat nastavení QoS. Kromě toho VigorACS umožňuje sledovat spotřebu PoE na port a celkovou spotřebu PoE.

    Více informací VigorACS
    DrayTek VigorACS VigorSwitch P1280

    VigorSwitch G2280 LAN Management

    Správa sítě LAN

    Přepínač VigorSwitch Q2200x podporuje různé možnosti konfigurace VLAN, například podle portů, značek, protokolů a MAC. Podporovány jsou hlasové sítě VLAN a sítě VLAN pro dohled, což umožňuje automatickou identifikaci provozu z IP telefonu nebo IP kamery bez nutnosti zadávat adresu MAC. Pokud přepínač detekuje hlasové nebo video zařízení, může se automaticky stát členem VLAN. K sítím VLAN jsou přiřazeny priority, které mohou zajistit vyšší prioritu hlasu nebo videa.

    Zvýšení propustnosti pomocí agregace spojů

    Agregace spojů zajišťuje zvýšení propustnosti sítě a redundanci spojů. To znamená, že spojení je zdvojené, takže při výpadku jednoho portu funguje celé zařízení správně i nadále. Na základě protokolu LACP (Link Aggregation Control Protocol) lze vytvořit osm skupin Link Aggregation Groups a každá skupina podporuje 8 portů.

    VigorSwitch P2280 QoS

    Zlepšení výkonu prostřednictvím QoS

    Při vysokém provozu v síti LAN může služba QoS zajistit lepší výkon sítě LAN. QoS dokáže upřednostnit kritický provoz. VigorSwitch Q2200x podporuje klasifikaci provozu na základě 802.1p, CoS, DSCP a IP precedence. Přepínač může identifikovat přenosy VoIP a videa a přiřadit je k určité třídě, která by měla mít prioritu.

    Zabezpečení sítě

    Pro úsporu šířky pásma v síti LAN byly integrovány některé bezpečnostní funkce, které zajišťují, že přepínač nemusí řešit nadměrný provoz. Například řízení bouří pro omezení broadcastového a multicastového provozu na jednotlivých portech a DoS Defence pro ochranu sítě před škodlivým požadavkem, který ji uzavře.
    Přepínač VigorSwitch Q2200x má také funkce, které zabraňují konfliktům IP, včetně IP Source Guard, kontroly ARP a DHCP snooping. Kromě toho přepínač podporuje řízení přístupu k portům 802.1x, které blokuje přístup neoprávněných uživatelů do sítě.

    Centrální správa přepínačů

    Tento VigorSwitch je vhodný pro centrální správu přepínačů (CSM). Centrální správa přepínače je platforma pro správu, která mimo jiné slouží k monitorování, konfiguraci a údržbě tohoto přepínače VigorSwitch. Tuto funkci mají všechny přepínače VigorSwitch, které umožňují spravovat síť prostřednictvím jediného rozhraní (směrovače).

    Přečtěte si více

    ONVIF

    Tento přepínač VigorSwitch je kompatibilní se standardem ONVIF, což zjednodušuje správu IP kamer. Kamery a NVR jsou automaticky detekovány, jakmile jsou připojeny k přepínači. Kromě toho lze z přepínače prohlížet snímky z kamer a z přepínače lze spravovat šířku pásma pro jednotlivá zařízení Onvif.

    Manuální Více informací ONVIF

    Využití šířky pásma na port

    Zobrazuje živá data o využití všech portů přepínače, a to jak data odeslaná, tak data přijatá na portu.
    Rychlost se zobrazuje spolu s procenty, tj:

    • 900 Mb/s je uvedeno jako 90 % využití portu 1 Gb/s.
    • 50 Mb/s se zobrazuje jako 50 % využití portu 100 Mb/s.

    Dynamická tabulka adres MAC

    Zobrazí zařízení připojená ke každému portu z dynamické tabulky MAC. Zde se zobrazují adresy MAC a sítě VLAN používané pro každý port.

    Limit šířky pásma na port

    Je možné nastavit limit šířky pásma pro jednotlivé porty LAN. Egress Rate Limit lze použít k řízení rychlosti stahování klienta a Ingress Rate Limit lze použít k řízení rychlosti odesílání klienta.

    Snadná konfigurace a monitorování

    VigorSwitch Q2200x

    Webové uživatelské rozhraní přepínače VigorSwitch Q2200x výrazně usnadňuje konfiguraci a správu. Na panelu se zobrazuje stav sítě a připojených portů. Responzivní design umožňuje konfiguraci přepínače na různých zařízeních. Rozhraní příkazového řádku (CLI) je možné také prostřednictvím sítě Telnet nebo SSH a jsou podporovány standardní metody monitorování včetně SNMP, RMON a Syslog.



    Specifikace

    16 2,5Gb

    Porty sítě Ethernet

    4x 10Gbps SFP+

    1Gbps/10Gbps uplink

    160 Gb/s

    Přepínací kapacita

    Vrstva 2+

    Správa vrstvy 2+

    Specifikace produktu

    Obecné
    Spravované stránky Vrstva 2+
    Rozhraní
    Gigabitový Ethernet 16
    NBASE-T
    Porty SFP+ 4
    Konzole
    Protokoly
    VLAN (802.1q)
    řízení
    VigorACS
    SWM
    VigorConnect
    QoS
    802.1p
    DSCP
    CoS-DSCP
    Přesnost IP
    VLAN
    VLAN založené na značkách (802.1q)
    Hlasová síť VLAN

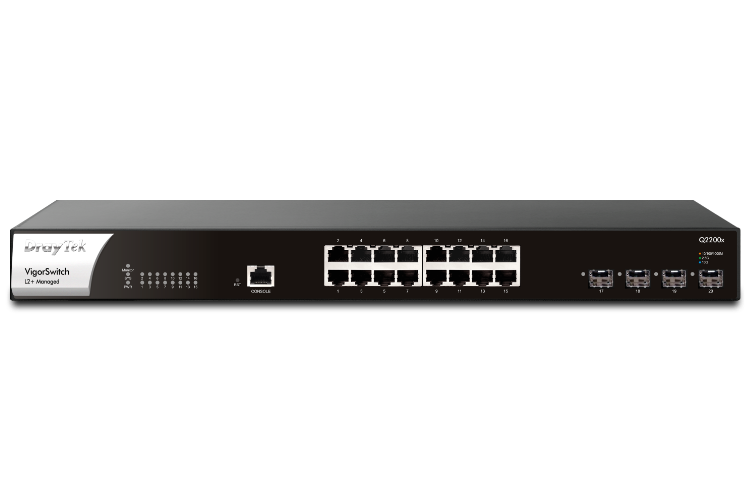

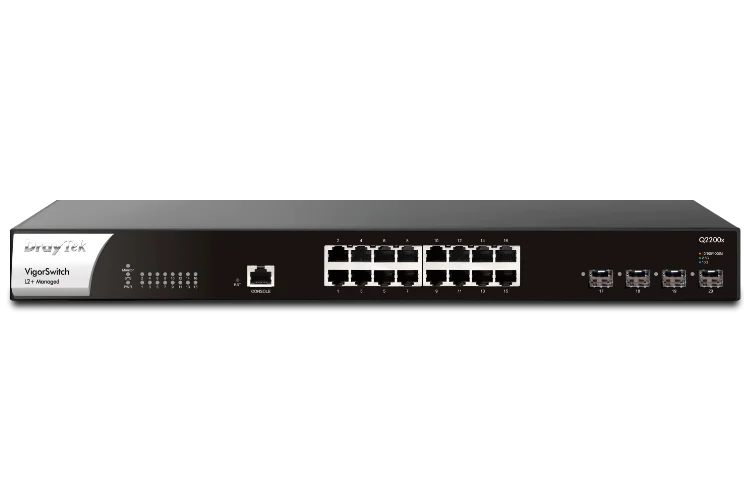

    VigorSwitch Q2200x interface
    1. Napájecí zásuvka
    2. Indikátor LED
    3. Tlačítko Reset
    4. Port konzoly
    5. 16x port 2,5GbE
    6. 4x port SFP+
